    DGG单相高压干式变压器
    基本信息


    产品简述:

    DGG干式变压器产品线圈内部设置有轴向气道以改善散热条件,科学的浇注成型工艺可确保树脂充分渗透到匝间、层间、段间以保证产品的电器绝缘强度及较少的局放置(≤5pc)。

    本公司DGG系列树脂浇注薄绝缘干变产品制造的特点:

    1、DGG系列干式变压器减薄了包封层的树脂厚度,增强了线圈的散热能力。

    2、线圈采用玻璃丝毡加强,增强了线圈的机械强度,提高了产品抗突发短路力。

    3、线圈采用特殊工艺、极大地减少了线圈内部的局部放电量,提高了线圈电气强度。

    4、低压线圈采用箔式结构,减少了端部漏磁,提高了产品抗突发短路能力。

    高压绕组:

    1、采用F级绝缘的铜导线绕制玻璃纤维与环氧树脂复合材料作绝缘真空状态下浇注

    2、采用玻璃纤维与环氧树脂复合材料的膨胀系数与铜导体相近,具有较好的抗冲击、抗裂性能

    3、浇注的树脂混合材料可以完全浸透到线圈的间隙中,使线圈无气泡、,线圈的局放低

    低压绕组:

    1、采用箔导体在自动箔式绕线绕制,内部焊接在绕线机上采用氩气保护焊接,无外部焊接过程

    2、绕组层间采用F级绝缘,绕制完毕后端部用树脂密封固化

    性能参数:

    1. 额 定 容  量:30KVA~320KVA

    2. 连 接 组  别:Iio

    3. 噪        音:<65DB

    4. 温 升 限  值:铁芯不超过60K.    线圈不超过65K

    5. 耐        压:AC 高压6000V 3.5kV /高压10000v  4.2kv/50HZ/5mA/60s无飞弧击穿

    6. 使 用 环  境:在-10~﹢45℃. 相对湿度:<90%的环境下长期工作

    7. 产品执行标准:GB10229-88,JB9644-1999电气用变压器。

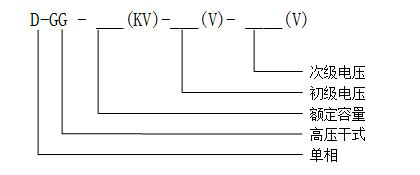

    型号含义:

    DGG单相高压干式变压器
